Continuado con la parte de los sensores, la interfaz de adquisición de datos que describí en el post anterior Adquisición de datos para bancos de ensayos DATAQ DI-188 - nº 2 por Ruben esta interfaz no se puede conectar directamente a sensores pasivos, si a sensores activos que tienen salida acondicionada, por lo que les dejo el circuito que diseñé.
El circuito amplifica y acondiciona la señal proveniente de una celda pasiva, como puede ser una celda de carga o un sensor de presión, generalmente la señal de salida de estos sensores suele tener unos 20mV (0.02V) de máxima, esta señal debemos amplificarla hasta los 5V o 10V de entrada de la interfaz de adquisición.
Para esto vienen los amplificadores de instrumentación, que son específicos para esta tarea de amplificar señales débiles sin introducir ruido excesivo.
En mi caso use los amplificadores de la serie INA de Texas Instruments, ya que los obtuve como muestras gratis hace muchos años atrás (alrededor de 10 años atrás), en particular el INA125P y el INA122.
El diseño esta basado en estos 2 amplificadores y con el agregado de un regulador para alimentar sensores acondicionados, ya que conseguí un sensor de presión que se alimenta con 10V y entrega a su salida señal acondicionada de 0 a 5V.
Si bien necesito 1 solo acondicionador para la celda de carga, dejé los 2 por si quiero agregar algo a futuro o comparar el INA125 vs el 122.
El footprint del INA122 es compatible con otros modelos de 8 pines como el INA112, 118, 155, etc, por lo que en lugar de este se pueden usar otros, consultar las hojas de datos para verificar compatibilidad.

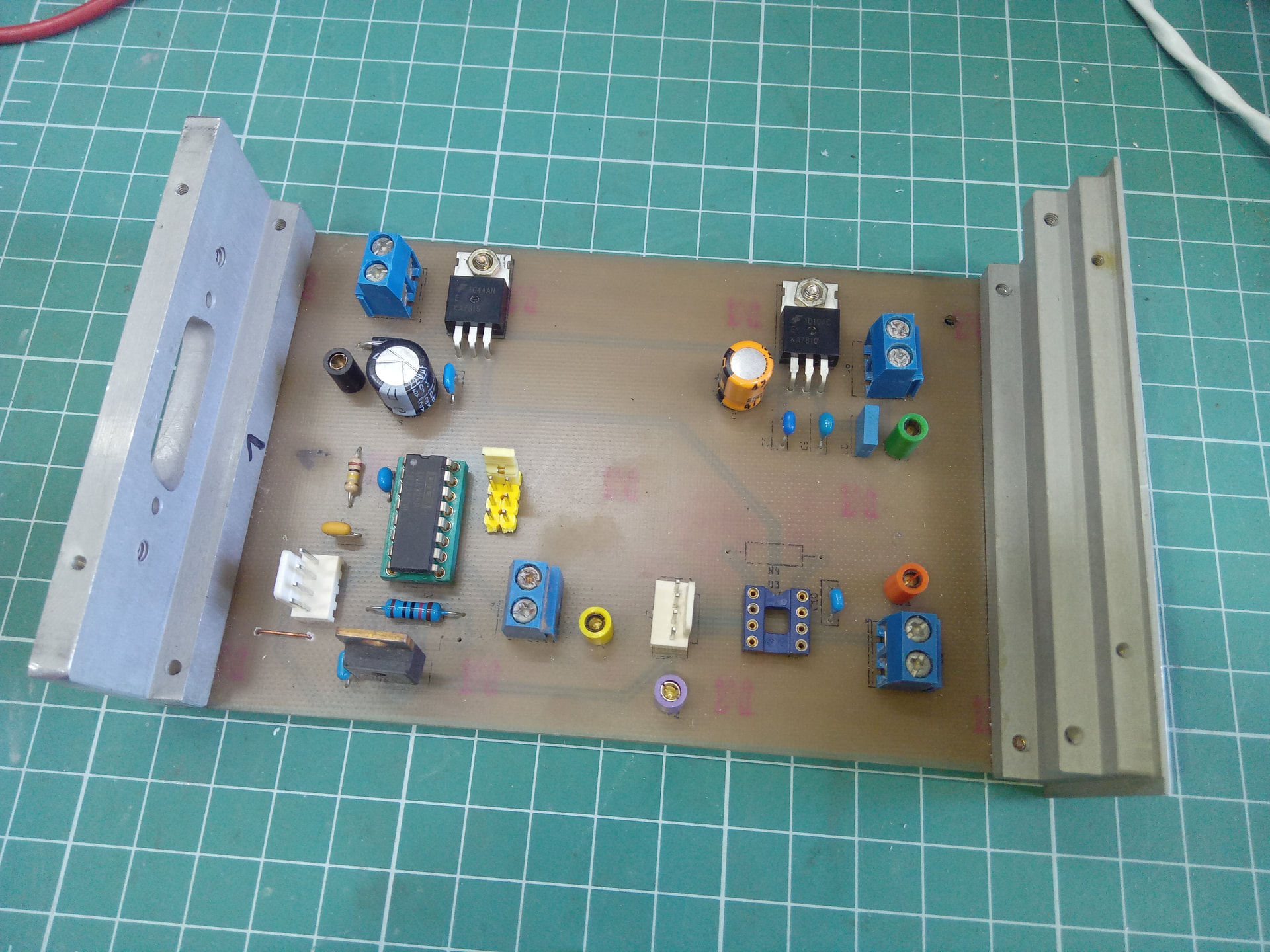

El tamaño del PCB es para una caja de aluminio que ya dispongo, les dejo los archivos originales por si quieren mejorarlo, o modificarlo según sus necesidades.
PCB INA banco Ruben.rar (182,7 KB)
